QtTstPrgm Client AutoTest

QtTstPrgmClientAutoTest是一个精准度的触摸屏驱动测试程序，触摸框故障检测、检测及校准，屏幕上布局好多个相同的方格，点一下方格，颜色就改变了。主要是在应用层接收这个结构体，然后对其类型进行分类，取出我们需要的数值。

测试方法

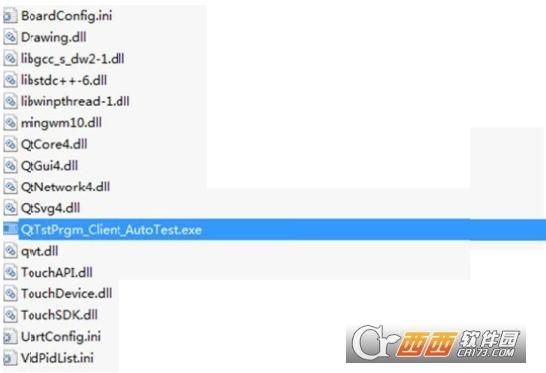

打开自动测试软件其运行，各个测试项会自动以进度条的方式进行报告，如果全部为PASS,则触摸框没有问题。

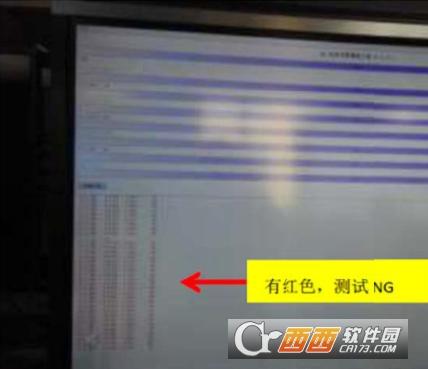

如果有显示红色的NG项目，则显示触摸框有问题，如果测试显示总是全部为UNT测试项目NG,且NG的位置没有规律，则需要排查接地、日光灯干扰等

问题，而非触摸框本身有问题。

每一次测试NG时，其测试记录会保存在测试软件目录下的NGlog的文件夹内，此数据可以依据实际需要，上传系统。

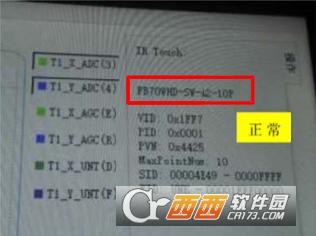

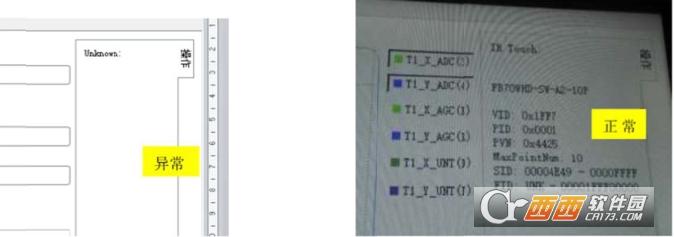

如果使用测试线材测试触摸框时，在测试软件的右上部，无触摸框信息显示，如型号，版本等，碰除了测试线材和测试电脑的问题后，可以判触摸框可能有硬件损坏，导致其无法连接。

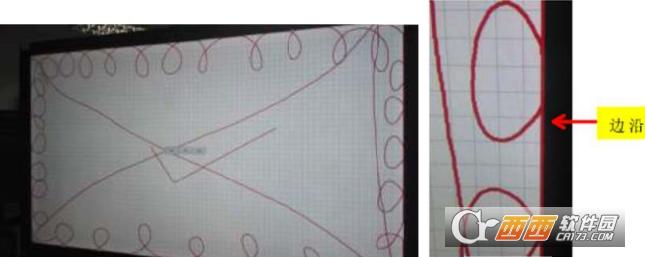

测试显示全部PASS后，点击进行画线测试，画线方法如下图所示，沿着边沿画圈，任意位置不能出现断线，特别是边沿位置，如果0K,则触摸框测试完成。

当区域无触摸时，或者触摸不灵敏时，可以使用QtTstPrgm_Curve_Tl_V1120_20141220_01测试软件进行精细测试。

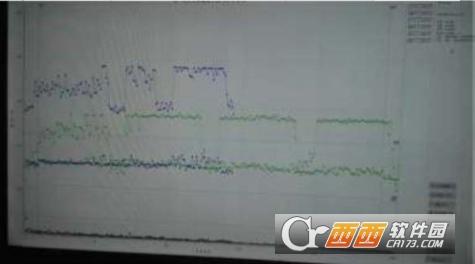

测试界面如下。此件可以指示每个红外灯管的工作状态。

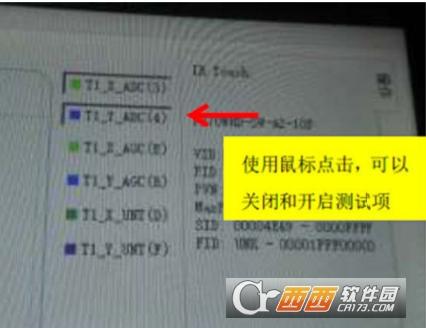

测试时可以关闭一些不常用测试项，如只测试T1_X_ADC和T1_Y_ADC而关闭AGC和UNT

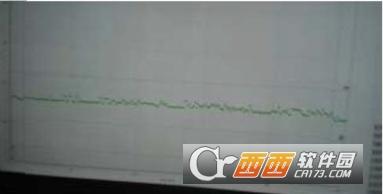

只测试T1_X_ADC

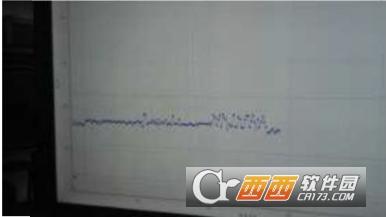

只测试T1_Y_ADC

判断方法：所有点都趋向一条直线，上下波动较小?

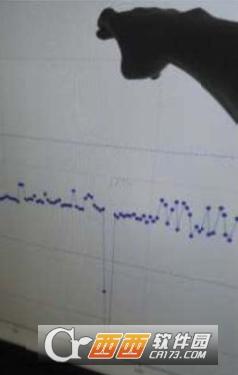

当使用手指触摸屏幕时，由于手指挡住了红外光线，其对应位置的信号灯幅值就会掉落，如下图所示。移动手指，其灯掉落的位置也跟随发生变化。

注意事项

1,产品型号要确认，设备平台有不同。

2,上门工具要带齐，触摸拼接要小心。

3,操作方法要熟悉，各类机型都一样。
